به منظور تست مجدد مخازن CNG استاندارد ایزو شماره 6406 ISO یا معادل آن استاندارد 6792 ایران مورد استفاده قرار می گیرد. اندازه گیری افزایش حجم دائم مخزن یک از مهمترین تستهایی می باشد که بایستی بر روی تمامی مخازن تولیدی و همچنین در تست دوره ای مخازن صورت گیرد.
سیلندرهای تحت فشار جهت تست ادواری پس از 5 سال استفاده، بایستی توسط دستگاه تست اندازه گیری افزایش حجم دائمی یا اصطلاحاً تست هیدرواستاتیک مورد بازرسی قرار گیرد. هدف از انجام این تست بررسی خواص مکانیکی متریال بدنه مخزن در مقابل افزایش فشار مخزن می باشد. با انجام این تست ابعاد ترک های موجود در بدنه مخزن بوسیله آثار دیده شده در افزایش حجم مخزن نمود پیدا می کند. روش کار به این شکل می باشد که با اعمال فشار هیدرولیکی (سیال آب) برابر با فشار کاری مخزن، بدنه سیلندر در اثر این فشار افزایش حجم پیدا کرده و پس از 30 ثانیه در تثبیت فشار به مقدار ثابتی می رسد. این مقدار حجم را افزایش حجم کلی(Total Volumetric Expansion) می نامند. سپس فشار مخزن را پایین آورده و به فشار صفر نسبی می رسانند در این صورت حجم مخزن کم شده اما به حجم اولیه نمی رسد بلکه مقدار مشخصی بالاتر از حجم اولیه خواهد داشت که اصطلاحاً افزایش حجم دائمی مخزن (Permanent Volumetric Expansion) می باشد. با مقایسه مقدار افزایش حجم دائمی با مقدار افزایش حجم کلی در صورتی که نسبت PVE به TVE بالاتر از 10% باشد مخزن مطابق استاندارد خارج از محدوده بوده و قابل استفاده نمی باشد.
خط تست هیدرو استاتیک مطابق استاندارد مربوطه شامل اجزای زیر می باشد که ترتیب اجرای عملیات تست در آن رعایت شده است :
1- بخش باز نمودن شیر از گلویی مخزن
2- بخش بازرسی چشمی بیرونی و داخلی مخزن و توزین
3- بخش شستشوی داخلی مخزن

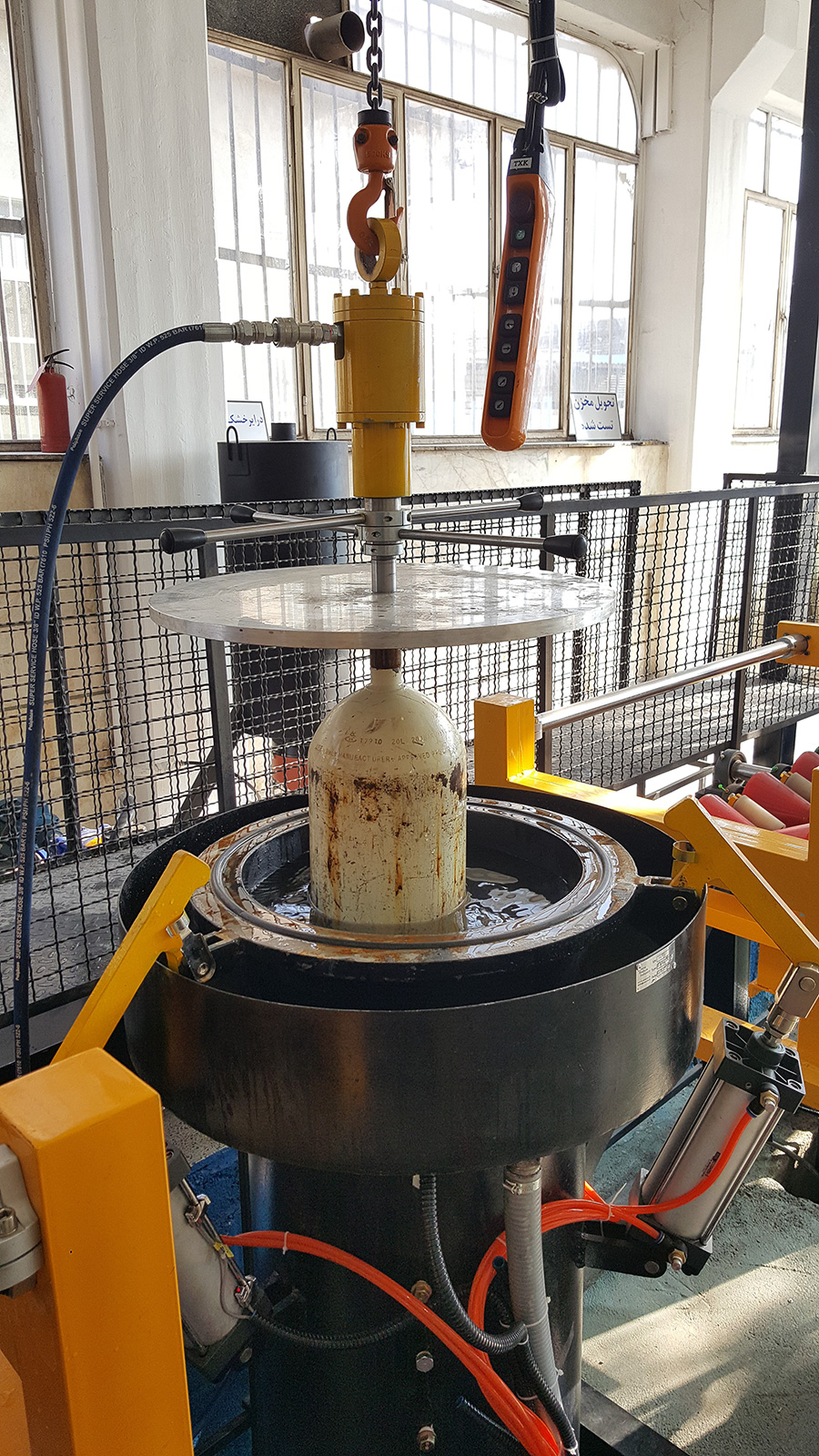

4- بخش تست هیدرو استاتیک (شامل سه زیر بخش :ورودی ، واترجکت و خروجی)
5- بخش بستن شیر مخزن
مشخصات کلی دستگاه :
• قابلیت تست انواع مخازن تحت فشار تا قطر 406 میلی متر و طول 1900 میلی متر
• دقت اندازه گیری افزایش حجم دائمی مخزن با دقت 0.1 سانتی متر مکعب
• الکتروپمپ فشار قوی با اعمال حداکثر 450 بار فشار
• سیستم اندازه گیری کامپیوتری و مقایسه نتایج با استاندارد و ارایه گزارش چاپی بر اساس کد مخزن
• مساحت لازم برای دستگاه با توجه به مدل چیدمان خطی ، U شکل یا L شکل متفاوت می باشد.
• دستگاه مطابق استاندارد ملی ایران به شماره 6792 طراحی گردیده است.
